    你的位置:首页 >> 立佳水泵 >> 长轴泵

    长轴泵

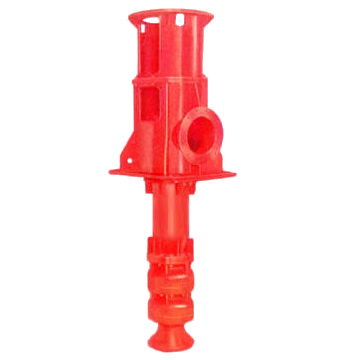

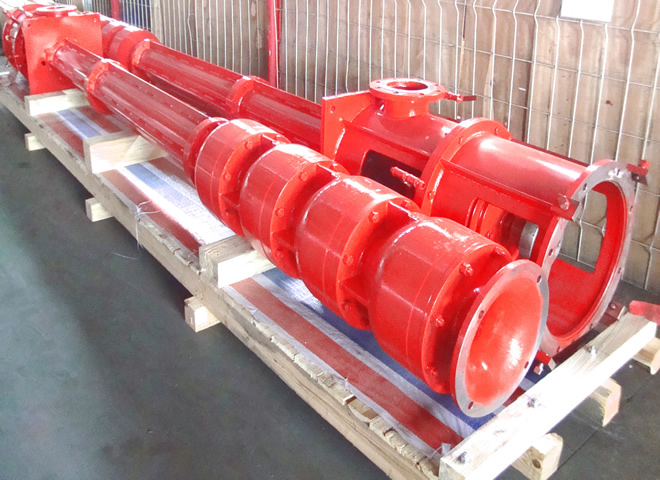

    XBC/XBD型立式长轴消防泵
  • 产品名称:XBC/XBD型立式长轴消防泵
  • 产品分类:长轴泵
  • 咨询热线: 151-1135-9870
  • 产品说明:

    XBC/XBD型立式长轴消防泵系单吸、多级导叶式水泵,该产品根据变电站、油库、石油码头、石油钻井平台等重点防火单位缺乏大量自来水供应,占地面积小的特点,采用国内外优秀的水力模型和先进的结构设计理念开发,具有效率高、使用范围广、运转安全可靠、启动快速等特点。该水泵用于输送温度低于55℃的清水、海水。
    性能范围
    流量:10——400l/s
    扬程:16——172m
    消防专用立式长轴泵:XBC/XBD型立式长轴消防泵型号说明
    XB D 16 / 160 - A
                XB--立式长轴消防泵
                D--驱动设备标志(D为电动机,C为柴油机)
                16--设计出口压力(0.1MPa的倍数值)
                160--设计流量(l/s)
                A--叶轮切割标记
    消防专用立式长轴泵:XBC/XBD型立式长轴消防泵结构特点
    XBC/XBD型立式长轴消防泵的吸入口垂直向下,出口水平,免抽真空启动;从电机或直角齿轮箱端俯视,水泵转子部件逆时针方向旋转,主要特点有:
    1、安装方法:
    一般水泵机组安装在同一基础层上。
    2、出水口位置:
           一般情况下,出水口位于基础层之上,如用户需要也可位于基础层之下。
    3、轴向推力的承受方式:
     1)、水泵采用普通立式电机驱动时,水泵转子重量及轴向推力由装在水泵上部的推力轴承承受。
    2)、水泵采用带推力轴承的立式电机驱动时,水泵转子的重量及轴向推力由电机内的推力轴承承受。
    3)、水泵采用直角齿轮箱传动时,水泵转子的重量及轴向推力由装在直角齿轮箱内的推力轴承承受。
    4、导轴承的润滑方式:
    自润滑:若水泵所输送的介质为清洁的液体,导轴承可直接利用输送的介质进行润滑。
    外接压力水润滑:若水泵所输送的介质中含有少量杂质,则需要从外部接入清洁的压力水来润滑(水泵带自闭式密封系统,水泵停机后,自闭式密封系统可防止杂质进入导轴承)。
    5、推力轴承的润滑:
    推力轴承一般采用稀油润滑(小型泵也可采用油脂润滑)。轴承体外部可设置冷却夹套,通以冷却水冷却油温。
    6、水泵及电机联轴器:
        弹性联轴器:若轴向推力由水泵承受,则水泵与电机采用弹性联轴器联接。
    刚性联轴器:若轴向推力由电机承受,则水泵与电机采用刚性联轴器联接。
    7、配用动力:
       1)、配用普通立式电机直联驱动。
       2)、配用带推力轴承的立式电机直联驱动。
       3)、配用柴油机通过直角齿轮箱变速驱动。
       4)、配用卧式高速电机通过直角齿轮箱变速驱动。

    主要部件材质表

    部件

    材质
    清水
    海水
    吸入喇叭口
    HT200
    HT200Ni2Cr
    321或316L
    叶轮
    HT200或ZG230-450
    ZG1Cr18Ni9Ti
    ZCuZn16Si4或316L
    密封环☆
    HT200
    HT200Ni2Cr
    ZCuZn16Si4或316L
    导叶体
    HT200或ZG230-450
    HT200Ni2Cr
    ZG00Cr17Ni14Mo2
    样水管
    Q235-A
    1Cr18Ni9Ti
    00Cr17Ni14Mo2
    轴
    45或2Cr13
    1Cr18Ni9Ti
    00Cr17Ni14Mo2
    轴套☆
    2Cr13
    1Cr17Ni2
    1Cr17Ni2
    导轴承☆
    4FT橡胶/赛龙橡胶
    导轴承体
    HT200
    HT200Ni2Cr
    ZG00Cr17Ni14Mo2
    套筒联轴器部件
    45or2Cr13
    1Cr17Ni2
    1Cr17Ni2
    出水弯管
    Q235-A
    1Cr18Ni9Ti
    00Cr17Ni14Mo2
    电机支架
    Q235-A
    Q235-A
    Q235-A
    注:根据客户要求XBC/XBD型立式长轴消防泵可更改材质,带☆为易损件。

    XBC/XBD型立式长轴消防泵性能参数表
    型 号

    参 数
    流量Q
    总扬程H
    转速n
    效率η
    电    机
    功率P
    型 号
    l/s
    m
    r/min
    %
    kW
    XB2.1/10
    10
    21
    2950
    70
    7.5
    Y132S2-2
    XB4.2/10
    42
    15
    Y160M2-2
    XB6.3/10
    63
    22
    Y180M-2
    XB8.4/10
    84
    30
    Y200L1-2
    XB10.5/10
    105
    37
    Y200L2-2
    XB12.6/10
    126
    45
    Y225M-2
    XB14.7/10
    147
    55
    Y250M-2
    XB16.8/10
    168
    75
    Y280S-2
    XB1.8/20
    20
    18
    2950
    71
    11
    Y160M1-2
    XB3.6/20
    36
    18.5
    Y160L-2
    XB5.4/20
    54
    30
    Y200L1-2
    XB7.2/20
    72
    37
    Y200L2-2
    XB9/20
    90
    45
    Y225M-2
    XB10.8/20
    108
    55
    Y250M-2
    XB12.4/20
    124
    75
    Y280S-2
    XB14.4/20
    144
    75
    Y280S-2
    XB16.2/20
    162
    90
    Y280M-2
    XB1.6/30
    30
    16
    2950
    71
    11
    Y160M1-2
    XB3.2/30
    32
    22
    Y180M-2
    XB4.8/30
    48
    37
    Y200L2-2
    XB6.4/30
    64
    45
    Y225M-2
    XB8/30
    80
    55
    Y250M-2
    XB9.6/30
    96
    75
    Y280S-2
    XB11.2/30
    112
    75
    Y280S-2
    XB12.8/30
    128
    90
    Y280M-2
    XB2.1/40
    40
    21
    2950
    72
    22
    Y180M-2
    XB4.2/40
    42
    45
    Y225M-2
    XB6.3/40
    63
    75
    Y280S-2
    XB8.4/40
    84
    90
    Y280M-2
    XB10.5/40
    105
    110
    Y315S-2
    XB12.6/40
    126
    132
    Y315M-2



    水泵型号
    n=1480r/min
    n=1780r/min
    n=1350r/min
    n=1630r/min
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    XB2.5/60
    60
    25
    74
    30
    70
    36
    74
    45
    55
    20
    74
    22
    65
    30
    74
    37
    XB5/60
    50
    55
    72
    90
    40
    45
    60
    75
    XB7.5/60
    75
    90
    108
    160
    60
    75
    90
    110
    XB10/60
    100
    110


    80
    90
    120
    160
    XB12.5/60
    125
    160


    100
    110


    XB2.7/80
    80
    27
    75
    37
    95
    39
    75
    75
    70
    22
    75
    30
    85
    32
    75
    55
    XB5.4/80
    54
    75
    78
    160
    44
    55
    64
    110
    XB8.1/80
    81
    110
    117
    220
    66
    90
    96
    160
    XB10.8/80
    108
    160


    88
    132
    108
    220
    XB13.5/80
    135
    200


    110
    160


    XB3.3/100
    100
    33
    75
    75
    120
    47
    75
    110
    90
    27
    75
    45
    110
    40
    75
    75
    XB6.6/100
    66
    132
    94
    200
    54
    90
    80
    160
    XB9.9/100
    99
    200
    141
    315
    81
    132
    120
    220
    XB13.2/100
    132
    250


    108
    200
    160
    315
    XB16.5/100
    165
    315


    135



    XB3.7/120
    120
    37
    76
    90
    140
    53
    76
    132
    110
    30
    76
    75
    130
    46
    76
    110
    XB7.4/120
    74
    160
    106
    280
    60
    132
    92
    220
    XB11.1/120
    111
    250
    160
    400
    90
    200
    138
    315
    XB14.8/120
    148
    315


    120
    250


    XB4.3/160
    160
    43
    77
    110
    190
    62
    77
    200
    140
    35
    77
    90
    170
    52
    77
    160
    XB8.6/160
    86
    250
    124
    400
    70
    185
    104
    315
    XB12.9/160
    129
    355


    105
    280
    156
    450
    XB17.2/160
    172
    450


    140
    355


    XB5.2/200
    200
    52
    78
    200
    240
    74
    78
    315
    180
    43
    78
    160
    220
    62
    78
    250
    XB10.4/200
    104
    355
    148
    630
    86
    280
    124
    500
    XB15.6/200
    156
    500


    129
    400










    功率P
    型 号

    l/s
    m
    r/min
    %
    kW

    XB2.1/10
    10
    21
    2950
    70
    7.5
    Y132S2-2
    XB4.2/10
    42
    15
    Y160M2-2
    XB6.3/10
    63
    22
    Y180M-2
    XB8.4/10
    84
    30
    Y200L1-2
    XB10.5/10
    105
    37
    Y200L2-2
    XB12.6/10
    126
    45
    Y225M-2
    XB14.7/10
    147
    55
    Y250M-2
    XB16.8/10
    168
    75
    Y280S-2
    XB1.8/20
    20
    18
    2950
    71
    11
    Y160M1-2
    XB3.6/20
    36
    18.5
    Y160L-2
    XB5.4/20
    54
    30
    Y200L1-2
    XB7.2/20
    72
    37
    Y200L2-2
    XB9/20
    90
    45
    Y225M-2
    XB10.8/20
    108
    55
    Y250M-2
    XB12.4/20
    124
    75
    Y280S-2
    XB14.4/20
    144
    75
    Y280S-2
    XB16.2/20
    162
    90
    Y280M-2
    XB1.6/30
    30
    16
    2950
    71
    11
    Y160M1-2
    XB3.2/30
    32
    22
    Y180M-2
    XB4.8/30
    48
    37
    Y200L2-2
    XB6.4/30
    64
    45
    Y225M-2
    XB8/30
    80
    55
    Y250M-2
    XB9.6/30
    96
    75
    Y280S-2
    XB11.2/30
    112
    75
    Y280S-2
    XB12.8/30
    128
    90
    Y280M-2
    XB2.1/40
    40
    21
    2950
    72
    22
    Y180M-2
    XB4.2/40
    42
    45
    Y225M-2
    XB6.3/40
    63
    75
    Y280S-2
    XB8.4/40
    84
    90
    Y280M-2
    XB10.5/40
    105
    110
    Y315S-2
    XB12.6/40
    126
    132
    Y315M-2">
    型 号

    参 数
    流量Q
    总扬程H
    转速n
    效率η
    电    机
    功率P
    型 号
    l/s
    m
    r/min
    %
    kW
    XB2.1/10
    10
    21
    2950
    70
    7.5
    Y132S2-2
    XB4.2/10
    42
    15
    Y160M2-2
    XB6.3/10
    63
    22
    Y180M-2
    XB8.4/10
    84
    30
    Y200L1-2
    XB10.5/10
    105
    37
    Y200L2-2
    XB12.6/10
    126
    45
    Y225M-2
    XB14.7/10
    147
    55
    Y250M-2
    XB16.8/10
    168
    75
    Y280S-2
    XB1.8/20
    20
    18
    2950
    71
    11
    Y160M1-2
    XB3.6/20
    36
    18.5
    Y160L-2
    XB5.4/20
    54
    30
    Y200L1-2
    XB7.2/20
    72
    37
    Y200L2-2
    XB9/20
    90
    45
    Y225M-2
    XB10.8/20
    108
    55
    Y250M-2
    XB12.4/20
    124
    75
    Y280S-2
    XB14.4/20
    144
    75
    Y280S-2
    XB16.2/20
    162
    90
    Y280M-2
    XB1.6/30
    30
    16
    2950
    71
    11
    Y160M1-2
    XB3.2/30
    32
    22
    Y180M-2
    XB4.8/30
    48
    37
    Y200L2-2
    XB6.4/30
    64
    45
    Y225M-2
    XB8/30
    80
    55
    Y250M-2
    XB9.6/30
    96
    75
    Y280S-2
    XB11.2/30
    112
    75
    Y280S-2
    XB12.8/30
    128
    90
    Y280M-2
    XB2.1/40
    40
    21
    2950
    72
    22
    Y180M-2
    XB4.2/40
    42
    45
    Y225M-2
    XB6.3/40
    63
    75
    Y280S-2
    XB8.4/40
    84
    90
    Y280M-2
    XB10.5/40
    105
    110
    Y315S-2
    XB12.6/40
    126
    132
    Y315M-2

    水泵型号
    n=1480r/min
    n=1780r/min
    n=1350r/min
    n=1630r/min
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    Q
    (l/s)
    H
    (m)
    η
    (%)
    P
    (kw)
    XB2.5/60
    60
    25
    74
    30
    70
    36
    74
    45
    55
    20
    74
    22
    65
    30
    74
    37
    XB5/60
    50
    55
    72
    90
    40
    45
    60
    75
    XB7.5/60
    75
    90
    108
    160
    60
    75
    90
    110
    XB10/60
    100
    110


    80
    90
    120
    160
    XB12.5/60
    125
    160


    100
    110


    XB2.7/80
    80
    27
    75
    37
    95
    39
    75
    75
    70
    22
    75
    30
    85
    32
    75
    55
    XB5.4/80
    54
    75
    78
    160
    44
    55
    64
    110
    XB8.1/80
    81
    110
    117
    220
    66
    90
    96
    160
    XB10.8/80
    108
    160


    88
    132
    108
    220
    XB13.5/80
    135
    200


    110
    160


    XB3.3/100
    100
    33
    75
    75
    120
    47
    75
    110
    90
    27
    75
    45
    110
    40
    75
    75
    XB6.6/100
    66
    132
    94
    200
    54
    90
    80
    160
    XB9.9/100
    99
    200
    141
    315
    81
    132
    120
    220
    XB13.2/100
    132
    250


    108
    200
    160
    315
    XB16.5/100
    165
    315


    135



    XB3.7/120
    120
    37
    76
    90
    140
    53
    76
    132
    110
    30
    76
    75
    130
    46
    76
    110
    XB7.4/120
    74
    160
    106
    280
    60
    132
    92
    220
    XB11.1/120
    111
    250
    160
    400
    90
    200
    138
    315
    XB14.8/120
    148
    315


    120
    250


    XB4.3/160
    160
    43
    77
    110
    190
    62
    77
    200
    140
    35
    77
    90
    170
    52
    77
    160
    XB8.6/160
    86
    250
    124
    400
    70
    185
    104
    315
    XB12.9/160
    129
    355


    105
    280
    156
    450
    XB17.2/160
    172
    450


    140
    355


    XB5.2/200
    200
    52
    78
    200
    240
    74
    78
    315
    180
    43
    78
    160
    220
    62
    78
    250
    XB10.4/200
    104
    355
    148
    630
    86
    280
    124
    500
    XB15.6/200
    156
    500


    129
    400




    故 障
    产生原因
    排除方法
    水泵不吸水,压力表及真空 表的指针剧烈跳动
    a、注入水泵的水不够
    b、进水管与仪表漏气
    a、再往水泵内注水
    b、拧紧堵塞漏气处
    水泵不吸水真空表已显示高度真空
    a、底阀没有打开或已堵塞
    b、吸入管阻力太大
    c、吸水高度太高
    a、校平或更换底阀
    b、清洗或更换吸水管
    c、降低吸水高度
    压力表有压力而水泵仍不出水
    a、出水管阻力太大
    b、旋转方向不对
    c、叶轮堵塞
    d、水泵转速不够
    a、清洗或缩短水管
    b、检查电机旋向
    c、清洗叶轮
    d、增加水泵转速
    流量低于设计要求
    a、叶轮或管路堵塞
    b、密封环或叶轮磨损过多
    c、转速不够
    a、清洗叶轮及管路
    b、更换损坏零件
    c、调整到额定转速
    水泵消耗的功率过大
    a、填料压盖太紧,填料函发热
    b、叶轮与密封环摩擦
    c、流量过大
    a、放松填料压盖
    b、消除机械摩擦
    c、关小出水闸阀
    水泵内部声音反常水泵吸不上水
    a、吸水管内阻力过大
    b、吸水管有空气漏入
    c、流量过大发生汽蚀
    a、减小吸水高度缩短吸水管长度
     b、堵塞漏气处
    c、调节出口阀门使泵在规定工况范围内使用
    水泵振动
    a、泵发生汽蚀,叶轮不平衡
    b、泵轴与电机不在同中心线上
    c、地脚螺栓松动
    a、消除汽蚀、叶轮校平衡
    b、校水泵和电机的同轴度
    c、拧紧地脚螺栓
    轴承过热
    a、润滑油不足或过多,或变质
    b、水泵与电机轴不同心
    a、检查油量清洗轴承并换油
    b、把轴中心线对准

    分享到:
    上一篇: LC型液下长轴泵 下一篇: LK型可抽式立式长轴泵 生产实景 更 多
  • 自冲洗双相钢液下泵 自冲洗双相钢液下泵
  • LC立式长轴泵11 LC立式长轴泵11
  • 200LC型立式长轴泵 200LC型立式长轴泵
  • 版权所有:湖南立佳机械制造有限公司 联系人:胡经理 电话:151-1135-9870 186-2731-1558
    传真: 0731-85580727 地址:湖南长沙市芙蓉中路三段496号 技术支持: 立佳机械 湘ICP备17010418号-1
